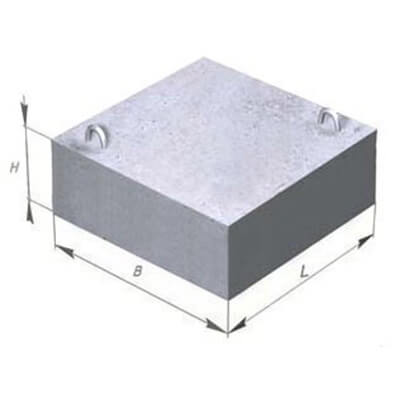

Плита опорная ОП3 ЗАО Железобетон

Опорные плиты ОП 3 унифицированные изделия, имеющие точную геометрическую форму. В Серии 3.501.1-160 запроектировано три типа плит по внешнему виду: круглая, квадратная и прямоугольная форма. Все изделия имеют высоту 80 мм.

Высокопрочные железобетонные опорные плиты применяются при строительстве различных опорных конструкций, необходимых для подвески контактной сети переменного и постоянного тока при электрификации железнодорожных путей нормальной колеи (шириной 1520 мм). Элементы размещаются под стойками и служат надежным основанием для опорных конструктивных сооружений. В нормативном документе запроектировано две разновидности опорных плит: под одиночные стойки (имеющие круглые и квадратные размеры) и под спаренные (прямоугольные). Изделия отличаются высокой прочностью, долговечностью и легкостью монтажа. При эксплуатации в агрессивной среде следует обеспечить защитные меры по продлению срока службы конструкций, улучшив сопротивляемость вредоносным воздействиям по рекомендациям СНиП 2.03.11-85. Элементы разрабатывались с учетом нормативных правил ВСН 12-82.

Полный порядок изготовления опорных плит ОП 3 прописан в Серии 3.501.1-160. К материалам предъявляются высокие требования. В качестве основы выступает тяжелый бетон класса В15 по прочности на сжатие. Морозостойкость должна составлять: при температуре наружного воздуха до -40 F150, при температуре ниже -40 F200. Водонепроницаемость элементов берется на уровне W8. Толщина защитного слоя бетона до низа рабочей арматуры составляет 25 мм.

Для придания значительной прочности изделию на стадии формования в опалубку устанавливается специальный арматурный каркас. Он производится из стержневой стали периодического профиля класса A-I по ГОСТ 5781-82. Изготовление петель осуществляется из гладкой стали с диаметром стержня 6 мм. Металлические части конструкций в обязательном порядке проходят комплекс мероприятий по защите от коррозионных образований.

Достигая отпускную прочность изделия направляются на контрольные испытания. Проверки должны оценивать качество поверхности готовой продукции, прочность и жесткость элементов с учетом требований ГОСТ 19330-91. При наличии оголенного армирования, сколов и трещин конструкции признаются некондиционными и не допускаются к отпуску.

Складирование и транспортировка опорных плит ОП 3 должна осуществляться в горизонтальном положении с обязательным использованием деревянных инвентарных подкладок. Прокладочный материал должен превышать высоту выступающих частей минимум на 2 см.

Погрузочно-разгрузочный комплекс работ необходимо осуществлять специализированной техникой. Изделия требуется надежно закрепить в кузове автотранспортного средства до перевозки с целью устранения смещений, способствующих возникновению механических повреждений. Важно соблюдать правила и нормы по технике безопасности на всех этапах работы с железобетонными конструкциями.
